軸承故障分析儀-戰狼迷你數采器  瑞典SPM  M01MINI 防爆型可選 （M01MINIEX）

目前較成熟的滾動軸承測量儀，不但定性，而且定量判斷軸承故障的原因，可實現不停機故障檢測。

采用高清沖擊脈沖技術，用沖擊脈沖能量的 HDm/HDc 指標來描述，定性定量判定軸承故障。

根據取得的值，構成不同的模態，分析軸承故障的原因，如缺油，磨損 , 缺陷 , 安裝等。

綠黃紅三色指示軸承狀態，現場使用十分方便。 已使用 40 年，目前仍在廣泛使用，因為：

●操作簡易

●容易解釋數據

●相當?shù)臏蚀_性

【HDm/HDc 技術】

分析儀使用 HDm/HDc 診斷，HDm 是脈沖時間段內的一個較強脈沖值，反映軸承點蝕、磨損狀 態，HDc 是一個讀數，約有 200 個 / 秒脈沖幅值出現時的數值，反映潤滑狀態，兩種值均歸一化 成分貝測量。（歸一化是指對幅值加以調整，根據級別軸承數據，如軸徑，轉速將其調整為一個以 軸承級別尺寸無關的狀態量值。

這是診斷軸承具有特定性，保證更高準確性 :

◆在對數坐標下，好壞軸承間有十分明顯、很大的幅值差，這樣，輸入尺寸上微小的不準確，均不會很大影響評價的狀態讀數。

◆潤滑狀態用δ描述，即δ=HDm-HDc，高的讀數和小的δ值表示差潤滑或者干運行，這對維修目的判斷已經足夠。

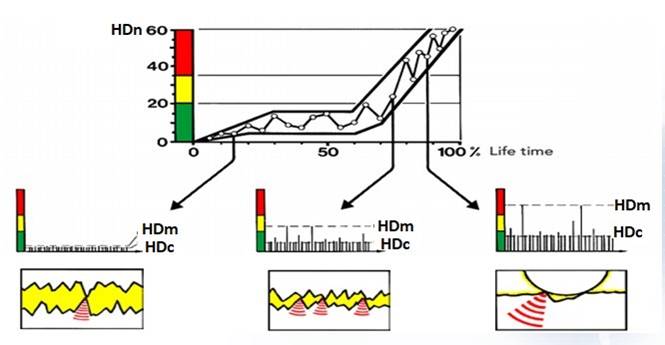

 ◆不同的沖擊脈沖模式，即軸承損壞故障判斷模式。

好 軸 承：HDm 在綠區，HDm 和 HDc 不相同 3，一般均在 dB20 分貝以下。

損 壞 軸 承 模 式：紅區包含強脈沖，有很大的差值δ（HDm，HDc）當你潤滑軸承后數值掉下后又上升。

缺油干運行軸承：有一個很高 HDc，接近 HDm，HDc 可能進入黃區或更高，當潤滑抽查后數值掉下，不回升。泵氣蝕也 有類似的特征。這是泵殼上的讀數會比軸承座更強，且不受潤滑軸承影響。

有節奏規律的模態：一般軸承缺陷類似脈沖是隨機的，用耳機監聽很易掌握，強沖擊脈沖呈現節奏化，往往由其他引起， 如刮磨部件等。  沖擊脈沖突然下降：檢查儀器失效或軸承在座上打滑所致。

【技術參數】

儀器，通用

殼體：ABS/PC/TPE,IP65

尺寸：306×108×71mm（12.4″×4.3″×2.8″）

重量：860g（30.3oz）

鍵盤：密封，快動

顯示：彩色 TFT,240×320 像素，3.5 英寸寬屏，可調背光

主處理器：400MHZ ARM

內存：256 兆 RAM,512 兆閃存

SD 記憶卡：1GB

操作系統：Microsoft Windows CE

DSP 處理器 :375MHz 浮點

動態范圍：多達 120db，24 位 A/D 轉換

通訊：USB2.0

輸入通道：1×VIB,1×SPM,1×RPM/ 溫度

耳筒 / 話筒：3.5mm 立體插頭

通訊：迷你 USB

電源：可充電的鋰離子電池組，5200mAh 或電源適配器

電池功率：正常使用較少 18 小時（在 20℃）

充電時間：<4 小時

工作溫度：-20 到 55℃（-4to122°F），無結露

充電溫度：0 到 45℃（32 到 113°F）

一般特點：語言選擇，聲音錄制，電池狀態顯示，傳感器線 測試公制或英制單位

測量點識別：通過 CondID 標簽與 NFC 應答器之間的通 訊，讀 / 寫距離較大 50mm（2 英寸）

轉速計輸入

測量范圍：1 到 150000 個脈沖 / 分鐘

分辨率：1 個脈沖 精度：±（1 個脈沖 +0.1% 的讀數）

傳感器樣式：SPM TTP10,TTL 脈沖關鍵測量，接近開關 類型 NPN/PNP

輸出：TTL 控制頻閃和 12V 直流供電

溫度測量（選項）

輸入：SPM TTP10

溫度范圍（TTP10）：-20 到 300℃（-4 到 572°F）

精度（TTP10）:±2.5℃

聽診器

設置：過濾器，音量和增益

傳感器樣式：沖擊脈沖和振動傳感器

沖擊脈沖辦法 SPM HDm/HDc

測量范圍：-30 到 110dBsv（44000 傳感器）

分辨率：0.2dB

輸入數據：轉速、軸承樣式和軸徑（或 ISO 軸承號）

輸出量：較大值 HDm，地毯值 HDc，評估綠 / 黃 / 紅

傳感器樣式：SPM 40000,43000,44000，探頭傳感器和 快速接頭傳感器。

振動測量

通道：1 通道

頻率范圍：0（DC）-10kHz

分辨率：1600 線

振動傳感器輸入 <24Vpp.2.5mA IEPE(ICP)

傳感器類型：（位移、速度、加速度）

電壓輸出 動態范圍：110dB

【訂貨號】M01MINI 防爆型可選 （M01MINIEX）

包括：主機，沖擊脈沖傳感器套件，振動傳感器套件，通訊線 1 根，軟件 1 套，充電器 1 套，充電電池 1 塊。

選件：耳機，轉速傳感器套件。
